混凝土压力试验机的基本组成

更新时间:2019-11-25 16:29:24点击数:

混凝土压力试验机的基本组成

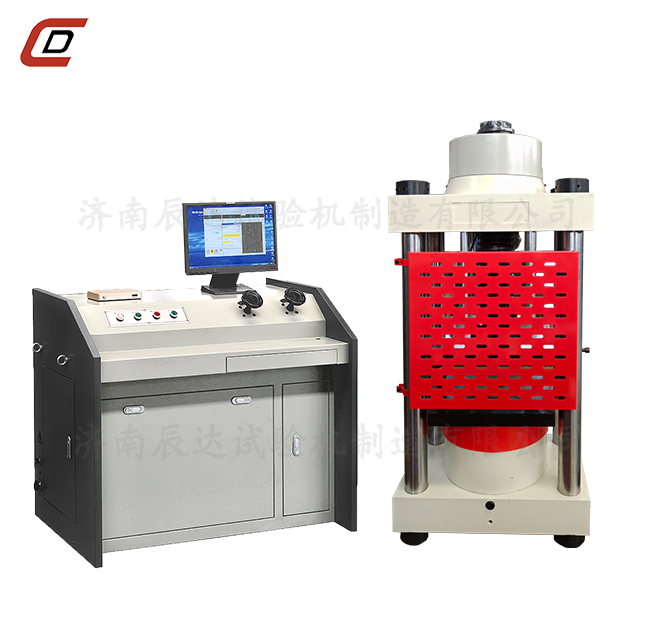

混凝土压力试验机主要用于砖、水泥胶砂及混凝土等建筑材料的抗压强度试验,也可用于其他材料的力学性能试验。

济南辰达混凝土压力试验机采用液压加荷、电子测力、具有负荷数字显示和负荷最大值保持以及断电数据保护等功能。试验数据自动处理,并打印出试验报告。主要技术参数
压力试验机 主要结构
本机主要由主机、液压系统和测力单元等组成。
1、 主机
主要由上梁、立柱、调节丝杠及手轮、承压板、油缸和活塞等组成。丝杠末端与上压板间装有活动球座,操作时当上压板底面与试件顶面接触后,能自动适应试件高度方向的细微倾斜度,使两平面互相接触全面,从而使度件受力均匀。根据试件大小,可转动手轮和丝杠,以适当调节试验空间。
下压板顶面上刻有定位线框,便于将试件放置在中心位置。
2、 液压系统
由液压泵、送油阀、回油阀、油箱、滤油器及油管等组成。
液压泵为轴向五柱塞超高压泵,由电动机直联驱动,送油阀上设有安全阀,过载是可溢流,起安全作用。操纵送油阀手轮,可调节油缸进油量,以达所需加荷速率。打开回油阀,可使油缸内和油泵来的油全部流回油箱。
3、 测力单元
主要包括测控系统、打印机和压力传感器等。
4、 电气系统:由电动机、启动按钮、停止按钮、交流接触器、熔断器等组成。

混凝土压力试验机的基本组成
