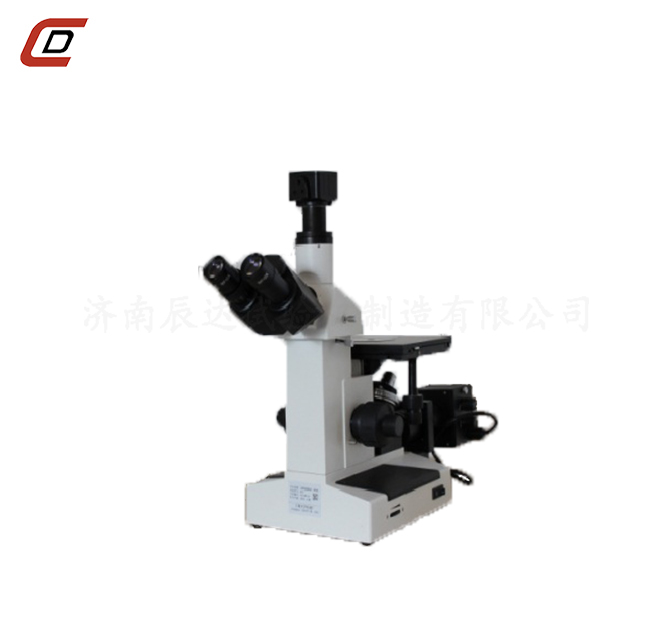

4XC-W三目倒置金相显微镜

更新时间:2019-11-13 15:44:33点击数:

一、概 述


4XC-W金相显微镜用于鉴别和分析各种金属和合金材料的组合结构,广泛应用在工厂或实验室进行铸件质量的鉴定;原材料的检验或材料处理后的金相组织分析,热轧带肋钢筋金相组织分析;以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析;地质学的岩相分析;以及工业领域对化合物、陶瓷等进行微观研究的有效手段,是金属学和材料学研究材料组织结构的必备仪器,也广泛应用于生物、医学和教学等领域。

越来越多的研究已不满足常规的金相显微及照相方式,将显微成像输入微机,由微处理器对图像作各种后期处理,是同步于当今世界在显微领域新技术。图像金相显微镜,接入了高清晰度的CCD摄像系统,由计算机对图像进行处理、编辑、保存和输出(如打印等)或进入多媒体系统及电子信箱。

如果进一步接入图像分析计算机操作系统,还可以进一步对金相图谱进行研究分析,或对图像作精密测量,及多功能的图像形态分析、统计及输出图文报告。

《金相自动分析系统2014》是为从事金相检验的单位或个人专门开发的一套计算机软件系统,它的基本原理是:用视频采集卡或数码相机等硬件设备,采集到金相显微镜中的金相图片,再对该图片进行处理和分析,得到相关检验结果。

二、金相显微镜4XC-W技术参数

名  称

规  格

配置

主  机

4XC-W倒置金相显微镜主机

观 察 筒

铰链式双目镜筒,30°倾斜;

三目镜筒,瞳距和屈光度可调

目  镜

10X/Φ18mm  平场场目镜;

物镜转换器

四孔物镜转换器

物镜

10X/0.25    有效工作距离:5mm


20X/0.4 有效工作距离:2.75mm


40X/0.65    有效工作距离:2.1mm


100X/0.90 有效工作距离:0.44mm(油镜)


调焦机构

粗微动同轴调焦  微调格值:0.002mm

行程(从载物台表面焦点起):30mm

载 物 台

台面尺寸:200mm×152mm

平台压片壹只

小平台:小孔、大孔各一

机械移动平台

移动范围:15mm×15mm

照  明

卤素灯20W/6V,中心、光亮度连续可调

滤 色 片

内置转盘式(绿色、蓝色、黄色、灰色、毛玻片)

附件

物镜测微尺(精度为0.01mm)

0.5X适配镜

300万像素

金相自动分析系统

三、图像金相显微镜4XC-BW配置

1、金相显微镜4XC

2.  图像适配镜

3.  图像传感摄像机

4. 金相分析软件

5、电脑和打印机(选配)

《金相自动分析系统2014》

一、简介

金相分析软件是我单位联合开发,最新更新到2014版本,现有金相组织模块438个,覆盖了现有的所有金相检验.详见金相模块目录。

金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像分析技术,为金相显微镜和智能分析技术的完美结合,系统测量、评定结果快速、正确,符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面,简洁明了和操作方便,经过简单培训或对照使用说明书,就可自如操作。并为学习金相常识和普及操作提供了快捷方法。

二、主要功能:

◇图像编辑软件:图像采集,图像存储等十多种功能;

◇图像软件:影像增强,图像叠加等十多种功能;

◇图像测量软件:周长、面积、百分含量等几十种测量功能;

◇输出方式:数据表格方式输出,直方图输出,图像打印输出。

专用金相软件包:

◇晶粒度测量评级(晶界提取,晶界重建、单相、双相、晶粒度测量、评级);

◇非金属夹杂物测量、评级(其中包括硫化物、氧化物、硅酸盐等);

◇珠光体、铁素含量测量、评级;球墨铸铁石墨球化率测量评级;

◇脱碳层、渗碳层测量,表面涂层厚度测量;

◇焊缝熔深度测量

◇铁素体、奥氏体型不锈钢中相-面积测量;

◇高硅铝合金初晶硅与共晶硅分析;

◇钛合金材料分析……等;

◇包含进行比对的近438种常用金属材料的金相图谱,适应绝大多数单位金相分析和检验的要求;

◇鉴于新材料和进口牌号材料的不断增加,对于软件中尚未录入的材料及评定标准,可以度身定制和录入。

三、系统组成:

整个软件系统由如下部分组成:

⒈软件程序(光盘);

⒉加密狗: USB型;

⒊文字资料:《使用说明书》(光盘上有WORD文档);

四、硬件运行环境: WINDOWS   XP SP2(32bit)

⒈电脑推荐配置:

⑴CPU:奔腾4型,主频2.8G以上;

⑵内存:1G及以上( 否则安装时会出错);

⑶硬盘:C盘可用空间2G以上,软件(推荐)安装在C盘;

⑷显示卡:可提供3D加速的AGP显示卡、可达到真彩色;

2.CCD摄像头或者数码相机:

分辨率达到550线及以上的CCD摄像头以及数码相机均可。
